耐磨熱電偶
耐磨熱電偶適用于電廠球磨機及磨煤機等對保護管磨損嚴重的場合。?具有抗振，耐磨，耐腐蝕，靈敏度高，穩定性好等優點；
?經過處理的鎢碳合金表面硬度達到洛氏HRC76（約為維氏1750，陶瓷等級）是普通不銹鋼硬度的10 倍；
?表面合金層與基材不銹鋼生成一個整體，因此熱膨脹系數和脆性完全相同，不會在高溫下開裂；
?耐高溫性能好，耐磨合金層耐溫可達1800℃，長期可在1200℃溫度下正常使用；
?由于是鎢碳化合物，耐氧化性能是316不銹鋼的兩倍；
?使用壽命長，在燃煤CFB鍋爐床溫上使用保質期12個月
售后服務:由士業儀表提供發貨，并提供售后服務。
產品簡介
耐磨熱電偶采用特殊材質的耐熱材質及耐磨合金材質作為測溫外套管和耐磨頭，根據被測量溫度的不同，所選擇的耐磨保護管。主要用于水泥廠,循環液化床,垃圾焚燒爐,火電工廠,沸騰爐等工業場合，內部采用高溫GH3039、GH3030鎧裝芯或瓷珠組合，配以不同材質及規格的耐磨套管（以下簡稱ZY耐磨管），耐磨損、耐震動、抗熱震性能好，該產品能長期在0～1360℃之間進行溫度測量，是冶金行業運用于高溫、耐磨環境中十分理想的溫度傳感器。
在某些特殊場合，如化工廠、冶煉廠、火電廠等，必須采用特殊材料及結構的熱電偶、熱電阻。本廠已開發了耐腐蝕耐磨型熱電偶、熱電阻產品，經客戶使用，效果理想。
耐磨型涂層目前有三種，其材料硬度HRC58~62，測溫范圍0~600℃、0~800℃（A）、0~1000℃（B）；耐腐蝕型圖層具有良好的防腐性能，除了熔融金屬鋰、鉀、鈉、氫氟酸、三氟化氯、三氟化氧高六速的液氟外，它幾乎可抵抗其它所有的化學介質，在0~250℃范圍內長期使用。若固定螺紋要做成耐腐結構，則該螺紋不能在壓力環境下工作。
鈦合金管能耐海水，各種氯化物和次氯酸鹽，濕氯和氧化性酸（包括發煙硝酸）堿等腐蝕，不耐較純的還原性酸（硫酸、鹽酸）的腐蝕，鈦合金管測溫范圍在500℃以下，本產品仍符合JB/T9238-1999和JB/T8622-1997。
主要技術參數
? 耐磨保護管
耐磨材料 | 測溫范圍℃ | 公稱壓力MPa | 保護管外徑mm | 選型代號 |
等高子噴涂 | 0~1100 | ≤10 | Φ16，Φ18，Φ25，Φ38 | LM |
高鉻鑄鐵 | 0~1150 | ≤15 | Φ25，Φ38 | CM |
K氏合金 | 0~1300 | ≤20 | Φ25，Φ28 | KM |
?電氣出口：M20×1.5，NPT1/2
?耐磨頭硬度：HRC58-62
?防護等級：IP65
?絕緣電阻> 100MΩ（常溫下）
?試驗電壓：500VDC
?連接尺寸：M27×2 NPT3/4
?精度等級：I級 或 II級

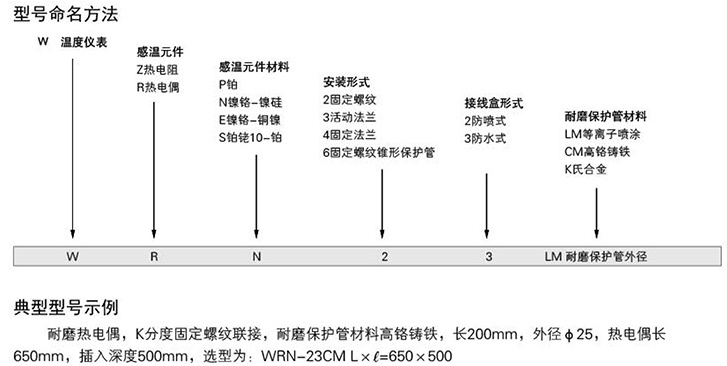

型號及規格
型號 | 分度號 | 測溫范圍℃ | 公稱壓力 | 流速 | 規格 | |
d | L×l（mm） | |||||

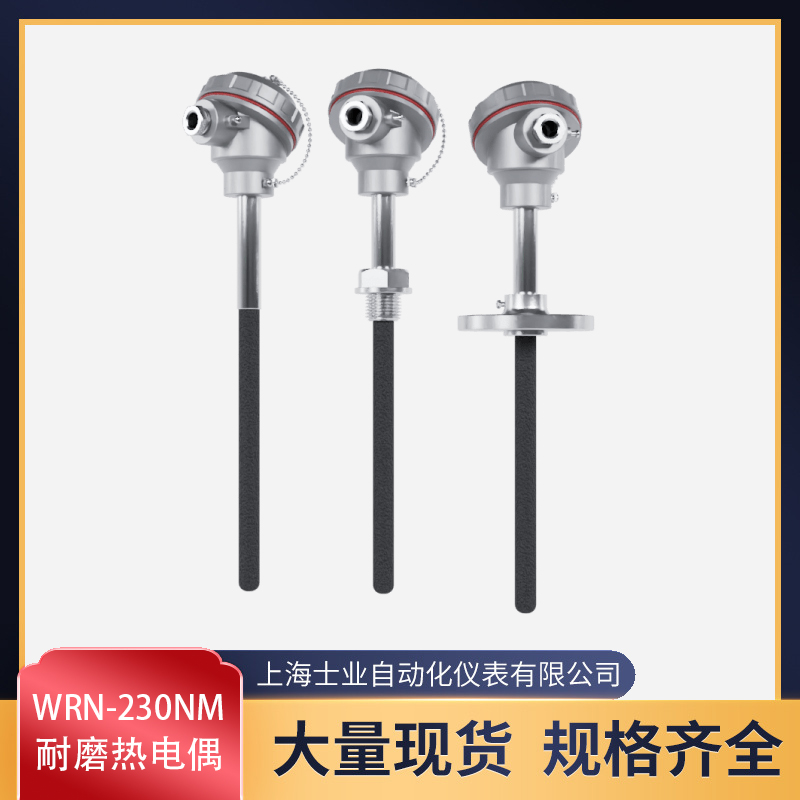

WRN-230NM WRN2-230NM | K | 0~800 | ≤10Mpa | ≤100m/s | Φ16 | 300×150 350×200 400×250 450×300 500×350 550×400 650×500 900×750 1150×1000 |
WRE-230NM WRE2-230NM | E | 0~600 | ||||
WZP-230NM WZP2-230NM | Pt100 | -200~500 | ||||
WRN-630NM WRN2-630NM | K | 0~800 | ≤30Mpa | ≤80m/s | Φ15 | |
WRE-630NM WRE2-630NM | E | 0~600 | ||||
WZP-630NM WZP2-630NM | Pt100 | -200~500 | ||||
1）熱電偶I級、熱電阻A級按協議訂貨；
2）保護管材質為1Cr18NiTi，其余材質根據協議訂貨；
耐磨熱電偶組成部分
耐磨熱電偶各種材質特性
1、耐磨熱電偶高溫合金耐磨

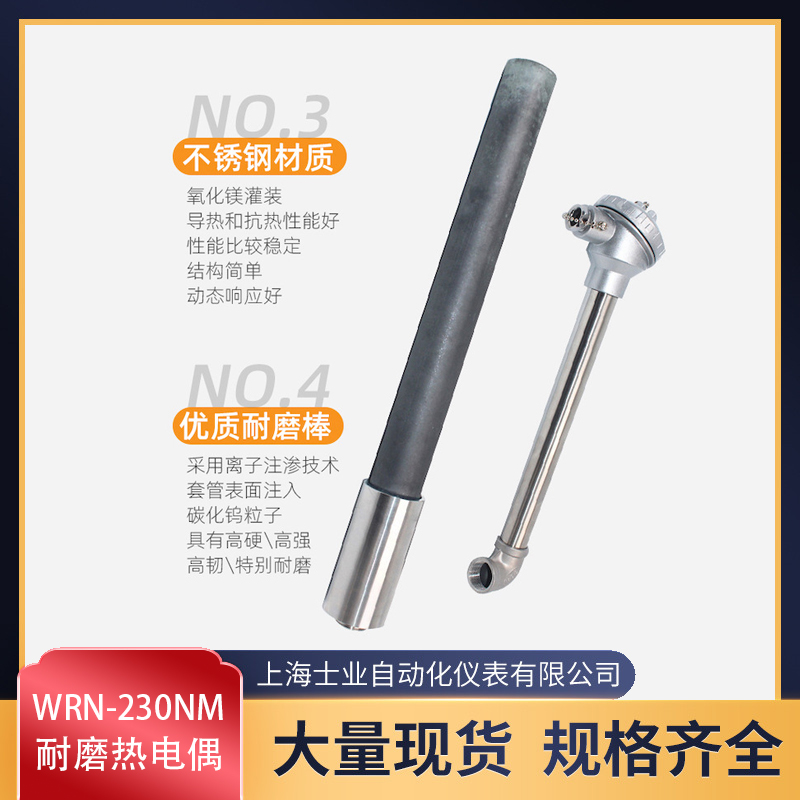

采用特種耐熱和耐磨合金材料作為測溫外保護管兼耐磨頭，內裝鎧裝芯體，既能具有較高的對粉煤灰顆粒沖刷的耐蝕性能，能長期在0~1200℃之間進行溫度測量，是冶金行業運用于高溫、耐磨環境中十分理想的溫度傳感器。
材質：K1320耐熱耐磨合金 溫度：0～1200℃
2、高溫合金耐磨
能長期在0~1200℃之間進行溫度測量，是冶金行業運用于高溫、耐磨環境中十分理想的溫度傳感器
材質：3YC52或GH3030耐熱耐磨合金 溫度：0～1200℃
3、金屬陶瓷耐磨
材質成分：SiC 使用溫度：0～1600℃
4、熱風爐專用耐磨
專門適用于熱風爐場合的溫度測
材質成分：SiC 使用溫度：0～1600℃
5、耐磨熱電偶鐵鋁瓷保護管
鐵基含鋁并巧妙地加入A12O3粉，即制得鐵鋁瓷(TLC)特別含金，將鐵鋁瓷合金制成熱電偶(阻)保護管，即成為鐵鋁瓷熱電偶(阻)最關鍵的零件--鐵鋁瓷保護管。
安裝與使用
一、耐磨熱電偶的現場安裝
1、普通型耐磨熱電偶的安裝
（1）應避免安裝在下列場所：爐門旁邊；與加熱物體過近外；強磁場處。
（2）接線盒不可碰到被測介質的容器壁，參比端（即接線盒端）的溫度不應超過100℃，并盡量保持其穩定。
（3）耐磨熱電偶浸入被測介質的長度150-200mm。
補償導線從接線盒的出線孔的橡膠塞內引出，并擰緊穿線螺栓，極性不可接反，不得有曲折遷回現象。為保護補償導線不受外來機械損傷和由于外磁場而造成對電子顯示儀表的影響，應對其加以屏蔽。
2、隔爆型耐磨熱電偶的安裝
對于隔爆型耐磨熱電偶，在安裝時除按普通型耐磨熱電偶的安裝外，還應注意如下事項：
（1）安裝環境條件（GB 3836.1規定）
溫度：-20~40℃
相對溫度：≤80%
大氣壓力：0.08~0.11Mpa
（2）隔爆型耐磨熱電偶只能用于可燃性氣體場所，不能用于粉末場所，且限于1區、2區危險場所，切不可在0區使用。使用時，應符合GB3836.1對相應防爆等級的規定。
二、耐磨熱電偶的使用
耐磨熱電偶在使用過程中應注意如下事項：
（1）不得隨意關閉切斷閥。一旦關閉，熱電偶絲即被切斷。
（2）當耐磨頭損壞時，應立即將切斷閥關閉，即將閥芯旋轉90°。
（3）對于隔爆型耐磨熱電偶，還應注意：
斷電源后，方可打開接線盒蓋
型號選型

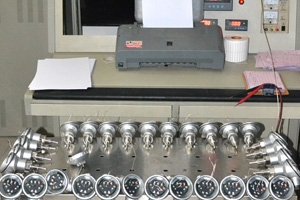

傳感器檢定流程
|
| A |
接線盒 | ||
自開模，大噸位壓鑄機壓鑄; | ||
無氣孔，無毛刺，內壁光滑; | ||
烤漆工藝外形更美觀 | ||
B |
|
|
管徑材質 | ||
304材質無縫不銹鋼管，標準厚度2mm; | ||
焊接光滑，無焊痕; | ||
表面處理光亮 | ||
C |
|
|
感溫元件 | ||
采用德國賀利氏品牌; | ||
入廠檢驗 | ||
D |
|
|
安裝螺紋 | ||
材質304/316 | ||
螺紋規格執行標準，采用數控車床加工，標準倒角，無毛刺 | ||
E |
|
|
變送器 | ||
采用SMT貼片技術，使用美國進口元件 | ||
抗干擾設計，4道檢驗程序 | ||
保證輸出，抗雷擊、干擾性強 |
? 產品檢驗流程：元器件檢測——外觀檢測——30公斤水壓測試——出廠檢驗
 |  |
|
|
